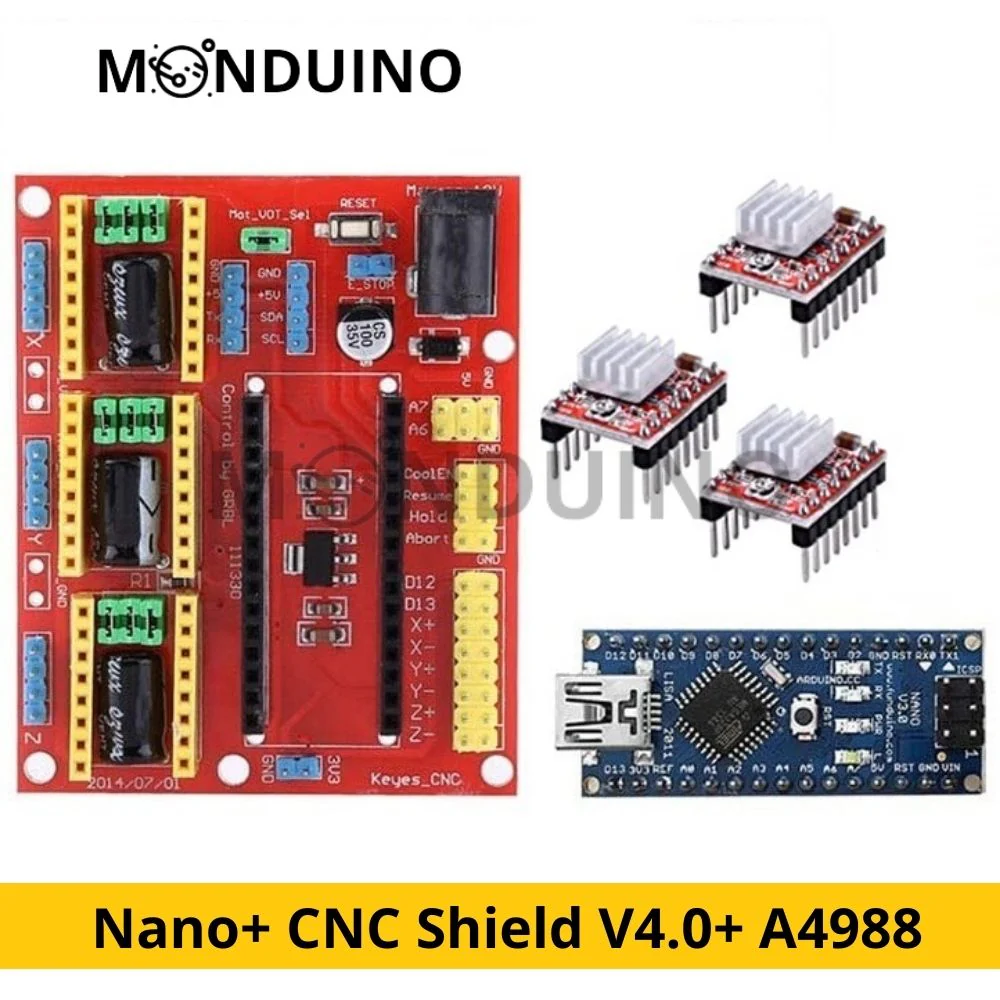

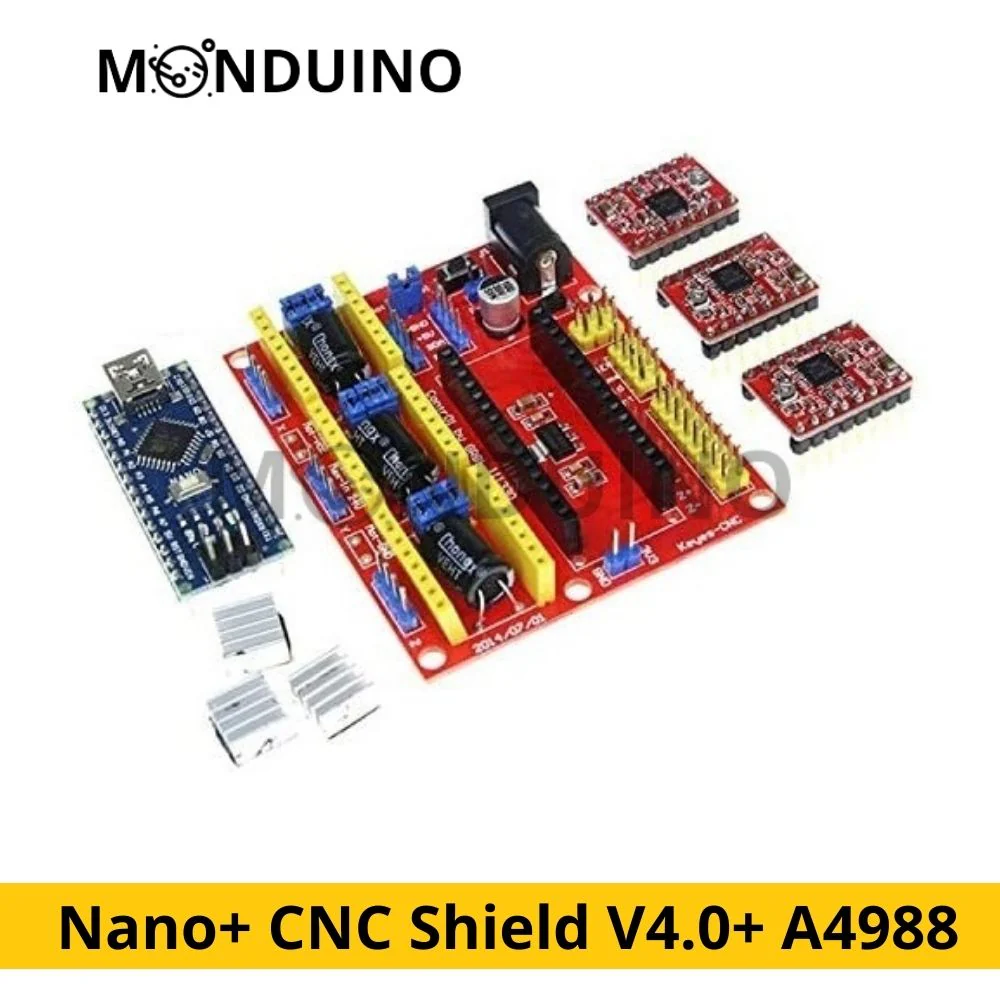

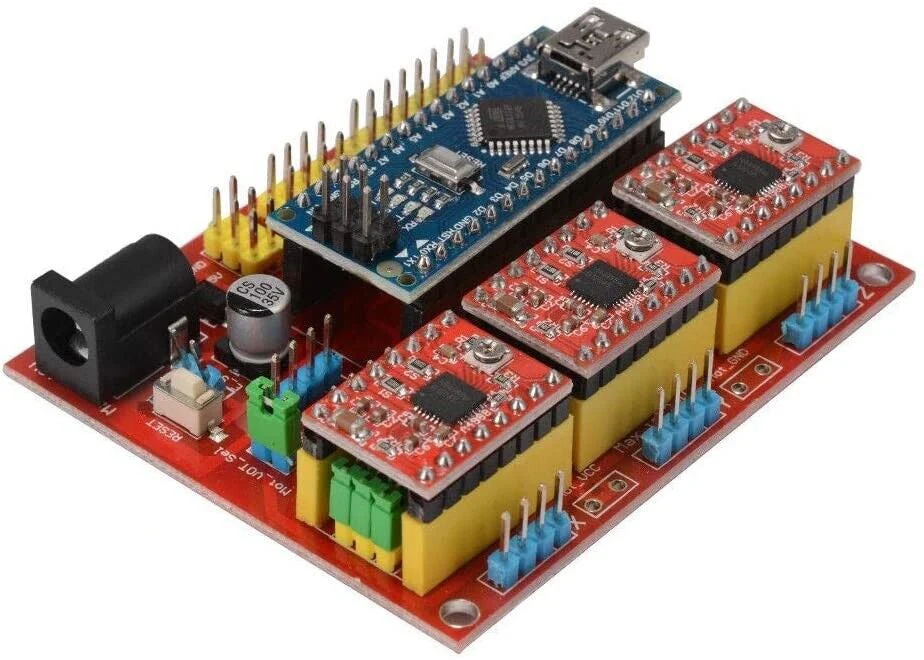

Kit Arduino Nano & CNC Shield V4.0 & A4988 Driver

Français:

Arduino Nano:

• L’Arduino Nano est une carte complète et compatible avec la maquette basée sur l’ATmega328 (Arduino Nano 3.x).Il a plus ou moins les mêmes fonctionnalités que l’Arduino Duemilanove, mais dans un package différent.
• Cette carte fonctionne avec un câble USB Mini-B.

CNC Shield V4.0:

• La carte de pilote UNO CNC V4.0 peut être utilisée comme carte d’extension de pilote pour les machines à graver Arduino et les imprimantes 3D.
• Cette carte V4.0 dispose d’un total de 3 emplacements spécialement pour les modules de commandes de type A4988, qui sont adéquats pour les moteurs pas à pas.

Pilote A4988:

• Détection/sélection automatique du bon mode de décroissance de courant.
• Protection contre les courts-circuits.
• Circuit d’arrêt thermique.
• Modes optionnels de résolution des pas : pas complet, 1/2, 1/4, 1/8 ou 1/16.
• Système de verrouillage interne en cas de tension insuffisante (UVLO).
• Protection contre les défauts de mise en terre.
• Compatible avec des alimentations de logique 5 et 3,3 V.
• Rectification synchronisée pour une faible dissipation de la puissance.

Deutsch:

Arduino Nano:

• Das Arduino Nano ist ein vollständiges Entwicklungsboard, das auf dem ATmega328 (Arduino Nano 3.x) basiert ist.Es hat mehr oder weniger die gleiche Funktionalität wie das Arduino Duemilanove, jedoch in einer anderen Ausführung.
• Die Energieversorgung lässt sich anhand eines Mini-B-USB-Kabels realisieren.

CNC Shield V4.0:

• Das UNO CNC Driver Board V4.0 kann man als Treiber-Erweiterungskarte für Graviermaschinen sowie für 3D-Drucker verwenden.
• Das Shield V4.0 hat insgesamt 3 Steckplätze für die A4988 Schrittmotor-Treiber-Module.

A4988 Treiber:

• Geeignet zur Ansteuerung von Schrittmotoren: für z.B. 3D-Drucker anhand einer Arduino Board bzw. über ein CNC-Schield.
• Der Kühlkörper sowie die Stiftleisten sind angelötet.
• Das intelligente Chopping-Steuerelement stellt den passenden Stromabfallmodus automatisch ein.
• Die Regelung des Ausgangsstroms kann über ein Potentiometer eingestellt werden, um höhere Schritte zu erreichen.
• Maximaler Betriebsstrom: 2 Ampere.
• Betriebsspannung: 8 V – 35 V.
• Vorhandener Überspannungsschutz sowie Übertemperaturschutz.
• 5 x verschiedene Schrittauflösungen sind möglich: Vollschritt, Halbschritt, Viertelschritt, Achtelschritt, 1/16-Schritt.
